YATO komplet za popravilo navojev 131-delni M5–M12 YT-1763

YATO komplet za popravilo navojev 131-delni M5–M12 YT-1763
Profesionalno orodje YATO, primerno tudi za vsakodnevno uporabo v servisnih delavnicah. Podjetje YATO proizvaja specializirana orodja za različne panoge, predvsem za avtomobilsko industrijo in servisiranje vozil – skoraj vse, kar je potrebno za delo v tej panogi. Njihovo vodilo vključuje visoko stopnjo načrtovanja, razvoja izdelkov, zagotavljanja kakovosti in hkrati ohranjanje dostopnih cen.

Profesionalni komplet za popravilo navojev za dimenzije M5–M12.

Svedri in rezkarji so izdelani iz HSS jekla 4341. Enostopenjski navojni rezkarji izrežejo navoj, v katerega se nato vstavi trpežen spiralni vložek iz nerjavečega jekla. Vložek se vstavlja s pomočjo vodilnega gumba in vstavljalne palice, ki ob zaključku zlomi izstopajoči del vložka.

Komplet je primeren za 5 različnih navojev:

M5 x 0,8 x 6,7 mm

M6 x 1,0 x 10,8 mm

M8 x 1,25 x 10,8 mm

M10 x 1,5 x 13,5 mm

M12 x 1,75 x 16,3 mm

Navodila za uporabo
Določite velikost poškodovanega navoja, nato izberite ustrezen komplet.

Poškodovani navoj izvrtajte s priloženim svedrom.

Z uporabo priloženega navojnega rezkarja izrežite nov navoj. Rezkar se namesti v držalo (ni priloženo).

Spiralni vložek namestite na orodje tako, da je prečni del vložka poravnan z režo na orodju. Vložek pritrdite z obročem, da med vijačenjem ne zdrsne. Obroč zavarujte z vijakom.

Vstavite vložek v izvrtano luknjo in odstranite orodje. Prečni del vložka zlomite s priloženo palico.

Privijte vijak v obnovljeni navoj.

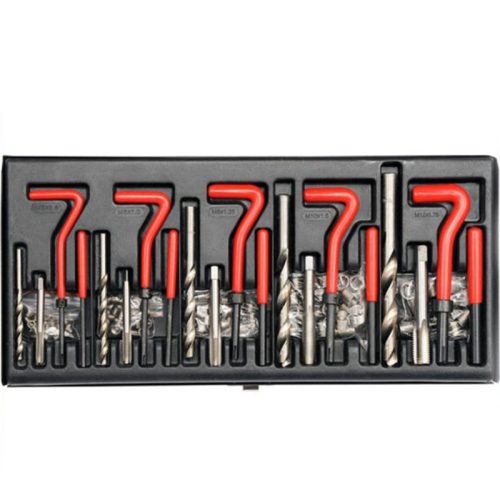

Vsebina kompleta:
5x svedrov za izvrtanje poškodovanih navojev

5x enostopenjskih navojnih rezkarjev

5x kompletov spiralnih vložkov

5x orodij za vstavljanje vložkov

5x zlomnih palic

1x imbus ključ

1x plastični kovček
